DS20 wie denn nun?

[RickBerlin]

Hallo Thomas,

hast du das mit der AHK hinbekommen ? Mir fehlen nämlich die Verstärkungsbleche und die Westfalia Anbauanleitung ist nicht sonderlich hilfreich.
Kannst du dazu Näheres berichten?

Gruß aus Berlin

Olaf

[anieder]

Hallo Olaf

Den Thomas wirst du hier nicht mehr finden. Vielleicht hast du bei den DS Freunden Glück.

Gruß

Andreas

[Jint Nijman]

Thomas hat mich damals einen inneren hinteren Verstärkungsbalken hergestellt. Die liegt immer noch herum, die könnte ich fotografieren und nachmessen.

[dominik]

Hallo RickBerlin,

hier ein alter Thread zu einer Westphalia AHK.

read.php?1,94423,94423#msg-94423

Dort findest du einen Beitrag von ID 20 mit der Bauanleitung für eine Traverse.
Vielleicht ist es ja das was du suchst.
Viele Grüße
Dominik

[ID 20]

[quote=dominik]
Hallo RickBerlin,

hier ein alter Thread zu einer Westphalia AHK.

read.php?1,94423,94423#msg-94423

Dort findest du einen Beitrag von ID 20 mit der Bauanleitung für eine Traverse.
Vielleicht ist es ja das was du suchst.
Viele Grüße
Dominik[/quote]

Moinsen,

Danke, habe die PDFs in meinem Archiv nicht mehr gefunden bzw. so schnell gefunden...

[RickBerlin]

Hallo Jint,

das wäre toll! Ich habe zwar inzwischen schon eine Zeichnung, aber ein Foto hilft mir da mehr.

Gruß

Olaf

[Jint Nijman]

Hallo Olaf,

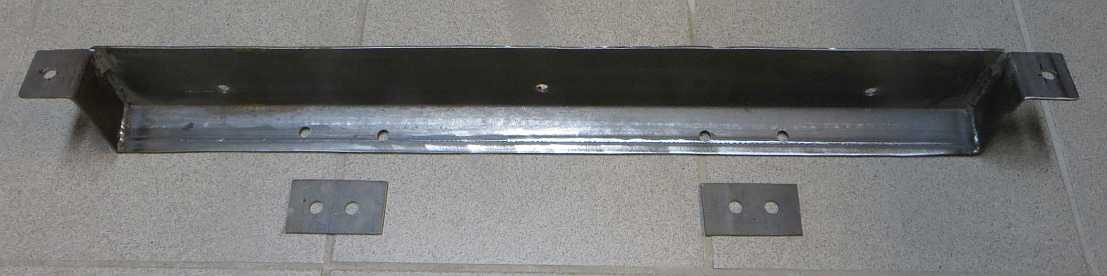

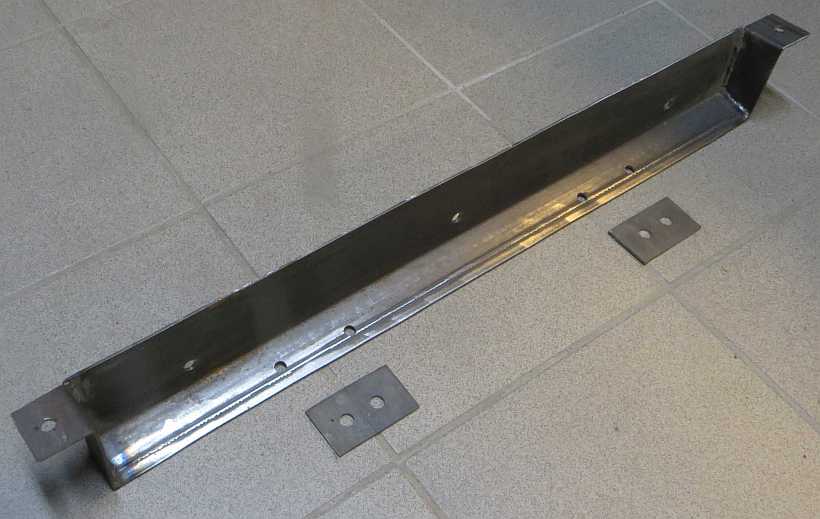

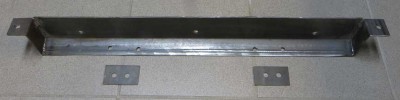

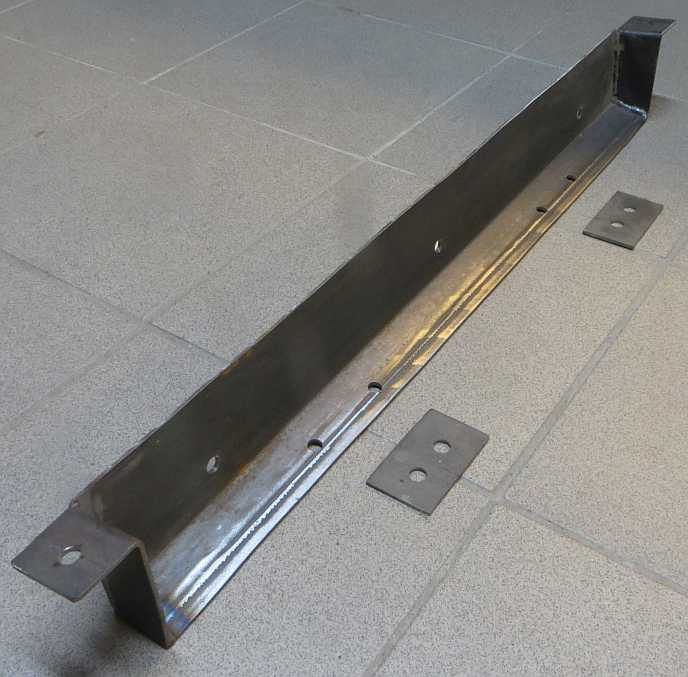

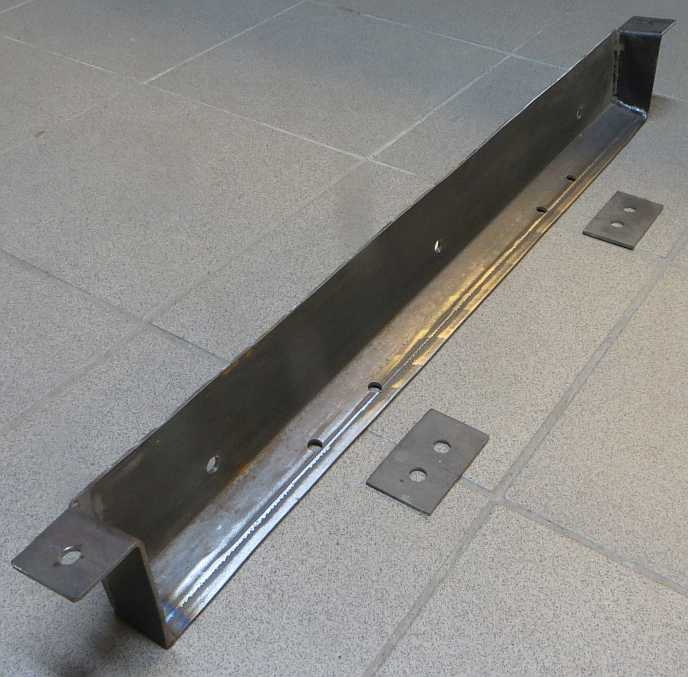

hier einige Fotos:

[attachment 12075 Westfalia_AHK_Teil1.jpg]

[attachment 12076 Westfalia_AHK_Teil2.jpg]

[attachment 12077 Westfalia_AHK_Teil3.jpg]

es folgt noch ein Foto im nächsten Beitrag.

[Jint Nijman]

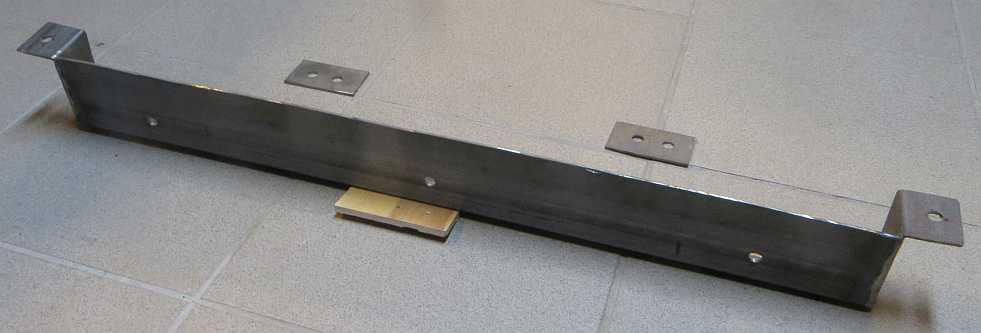

hier das vierte Foto

[attachment 12078 Westfalia_AHK_Teil4.jpg]

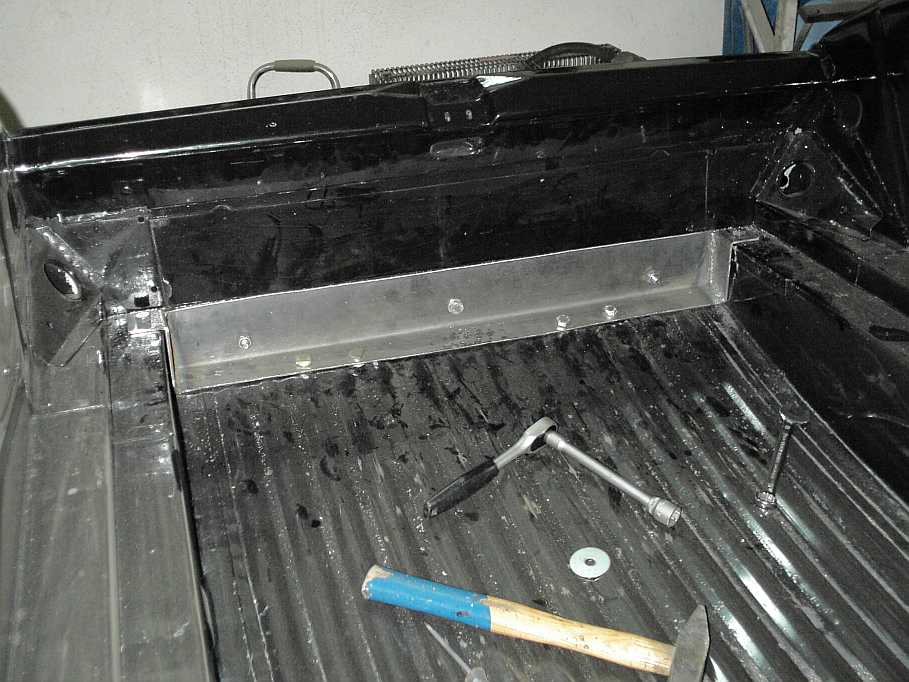

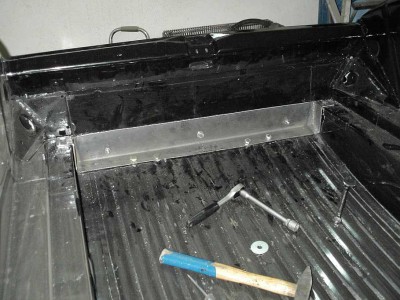

und ein fünftes (ich denke das zeigt das Teil in Thomas DS)
[attachment 12079 Westfalia_AHK_Teil5.jpg]

Das Teil hat Thomas Zink vor vielen Jahren mal für mich hergestellt. Zur Anwendung ist es bis jetzt nicht gekommen...

Jint

[Jint Nijman]

Und hier noch mehr Info zum Thema.

Die Einbauanleitung von Westfalia:

[attachment 12080 Westfalia304012.pdf]

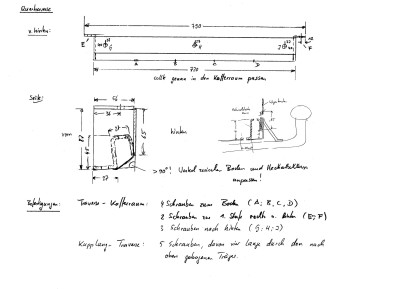

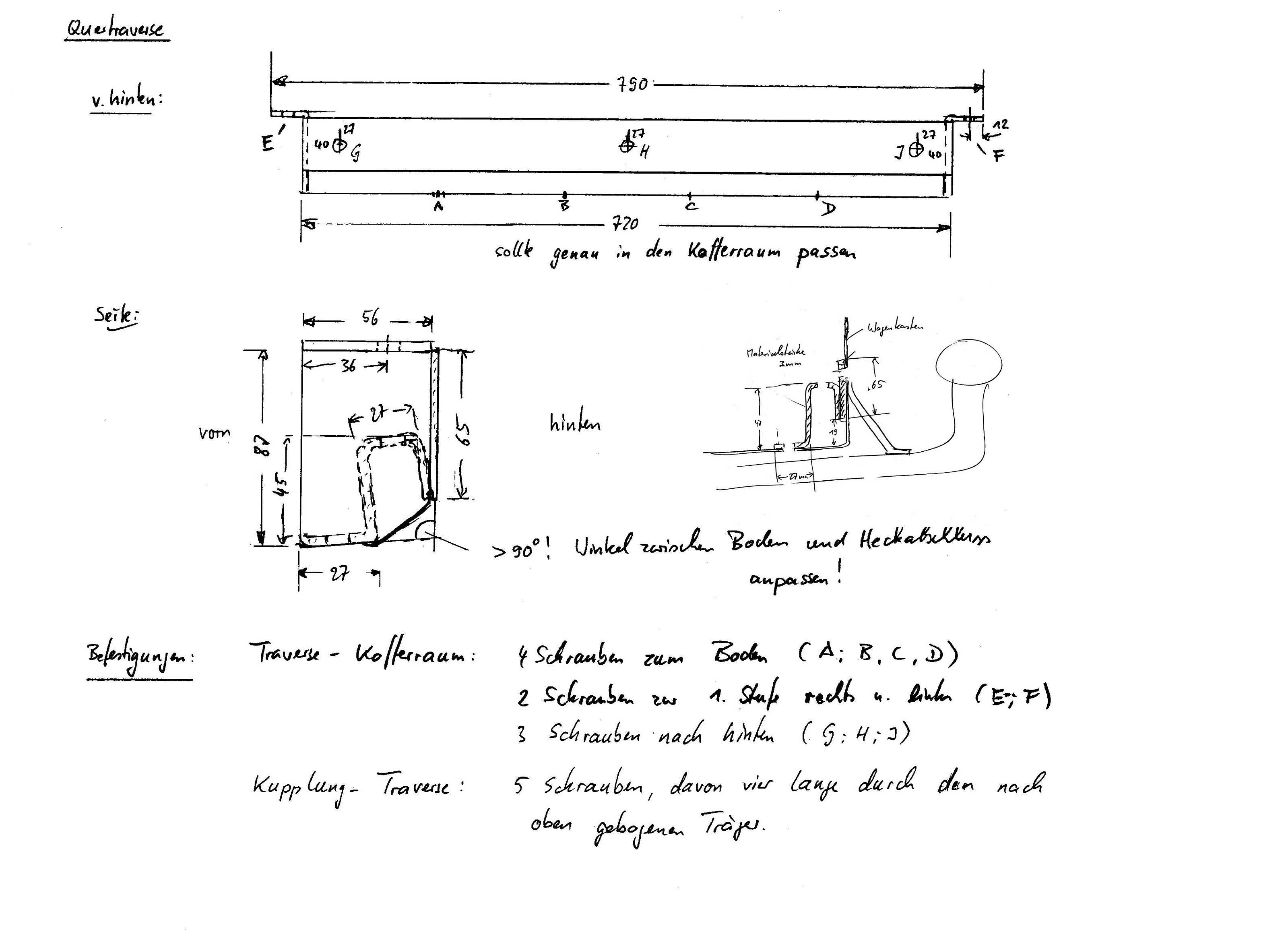

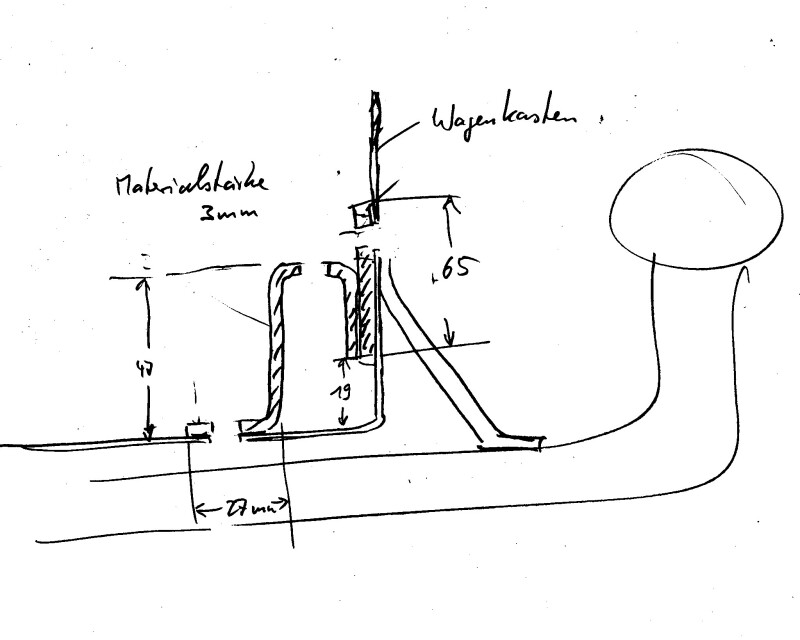

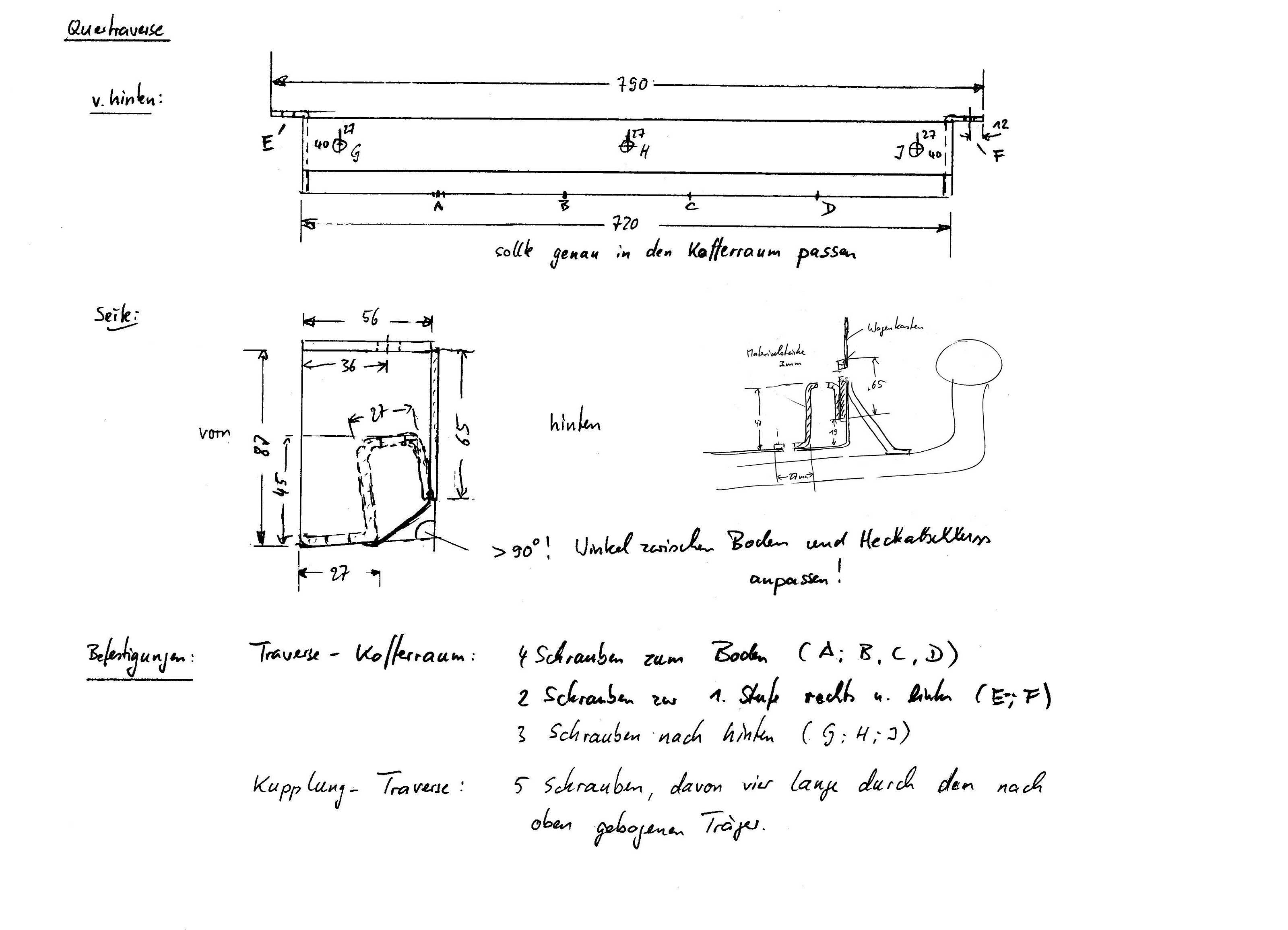

sowie zwei Skizzen mit Maße:
[attachment 12081 ahkskizze1.jpg]

[attachment 12082 ahkskizze2.jpg]

[RickBerlin]

Hallo Jint - vielen Dank!!!!
Damit komme ich wieder ein Stück weiter

Gruß Olaf
