Warnbllinkschalter
Re: Warnbllinkschalter
Danke für die Komentare. Hat sich alles geklärt. Es ist egal in welcher Richtung gekippt wird. Er hat einen Eingang vom Relais (blau markiert) und drei Ausgänge, zweimal für die Blinker und einmal für die Kontrollleuchte in dem weißen Anschlussstrecker. Gruß Klsus
Re: Warnbllinkschalter

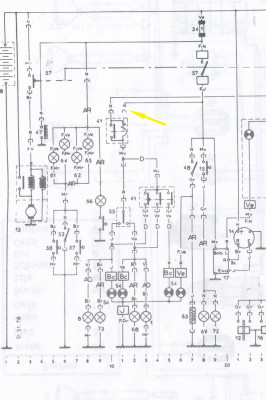

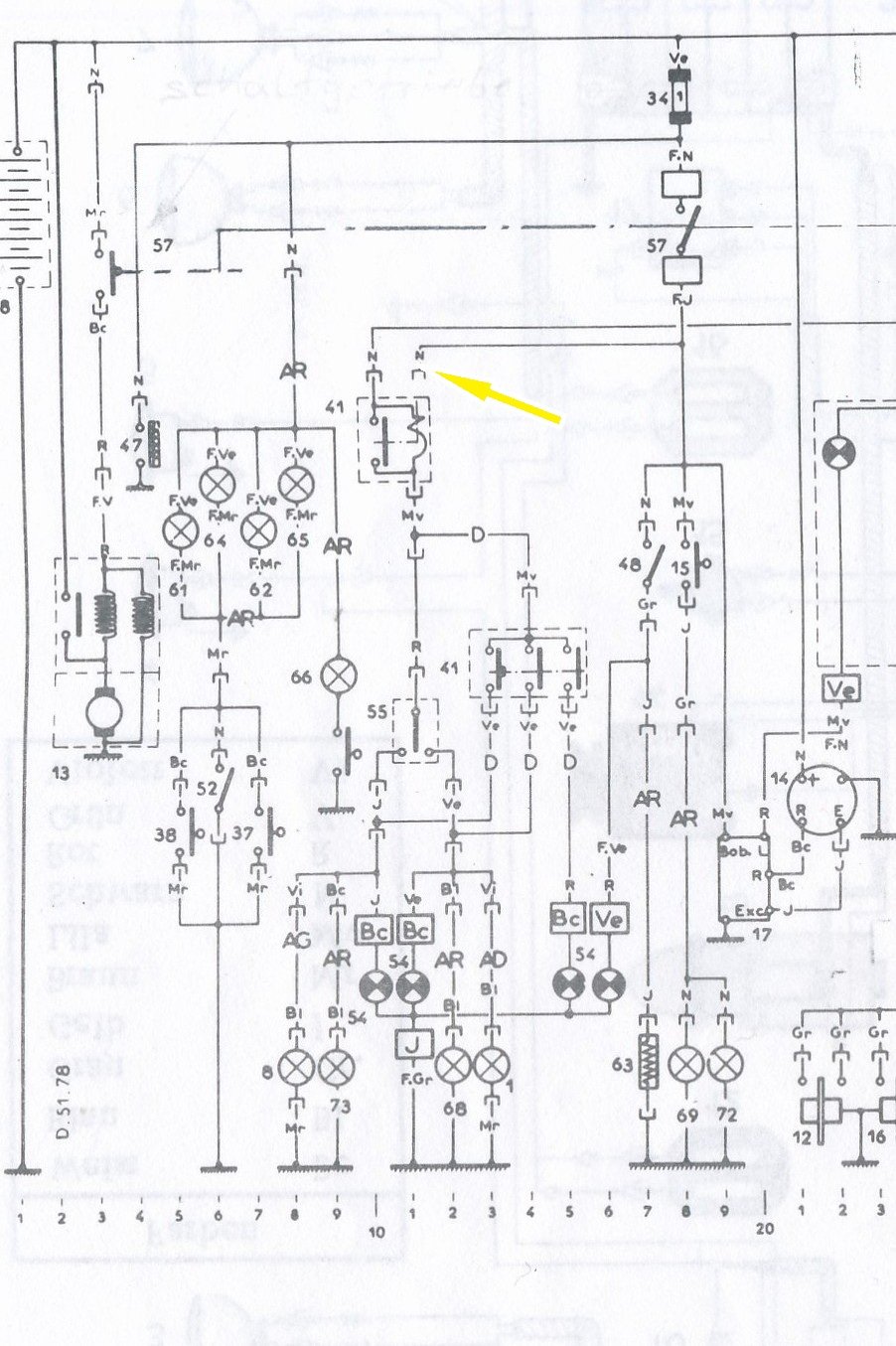

Wenn ich den Schatplan richtig verstehe, müssten die Fahrtrichtungsanzeiger bei dieser Schaltung auch bei ausgeschalteter Zündung funktionieren, richtig?
Viele Grüsse, Robert
Viele Grüsse, Robert
'59 DS 19/'66 ID 19/'68 DS 21 Pallas/'71 SM /'71 SM in Arbeit/'84 Renault R4F6 in Arbeit/'96 Saab 900 CV/'98 BMW 1100 GS
-
Hans-Uwe Fischer
- Beiträge: 1937
- Registriert: Do 30. Jan 2003, 08:27
- Has thanked: 6 times
- Been thanked: 6 times
Re: Warnbllinkschalter
Richtig!Robert hat geschrieben: So 2. Aug 2026, 01:53 Wenn ich den Schatplan richtig verstehe, müssten die Fahrtrichtungsanzeiger bei dieser Schaltung auch bei ausgeschalteter Zündung funktionieren, richtig?
Viele Grüsse, Robert
Und auch die Fahrtrichtungsblinker, falls Blinkerhebel aktiviert.
BTW: Es gibt einen Stromlaufplan ( ARB. Dm. 510-00b ) der zeigt eine 12Volt-Umsteckmöglichkeit am Blinkerrelais zwischen Zündschloss oder Konstantspannung (Zubehörklemme ).
huf
-
