Wie baue ich die Türklinke Fahrertür innen aus?

[Maxe_Muc]

Ich hänge mich hier mal dran: zwei meiner vier Innentürgriffe wackeln.
Das Problem scheint zu sein, dass die Mutter der Schraube an den Griff stößt, statt ihn ans Blech zu ziehen. Wie ist das Teil eigentlich aufgebaut? Kann man da vom Inneren der Tür gegenhalten und die Mutter weiter drauf drehen? Will nicht die Türverkleidung rausreißen, um dann zu sehen ,dass es so nicht geht...

Danke

Markus

[wettem]

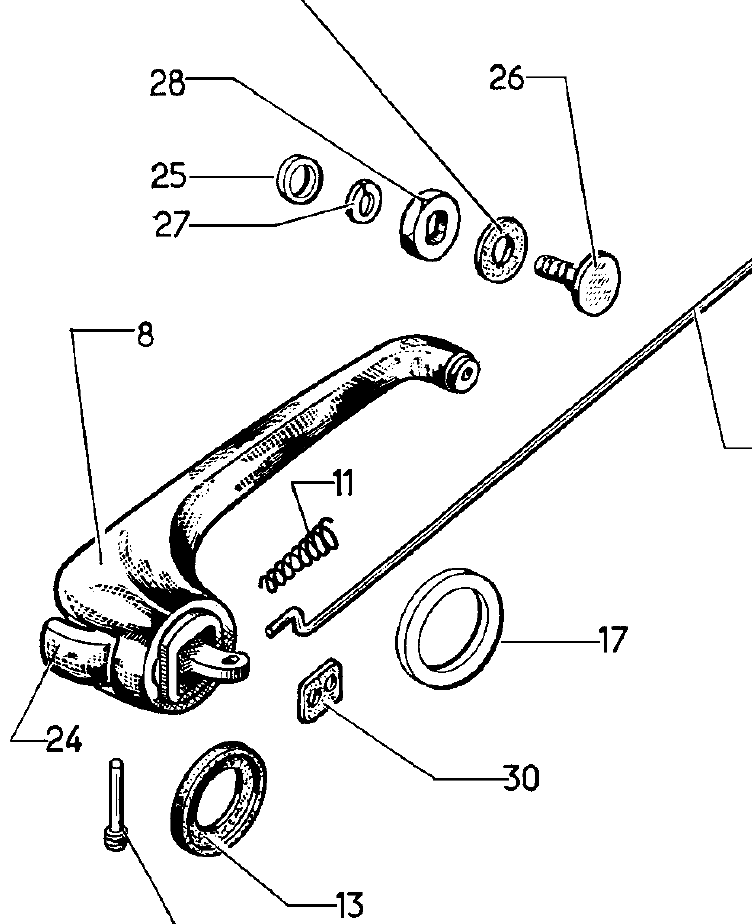

Der Sechskant den Du siehst (28) ist keine Mutter sondern nur ein Mitnehmer für die Schraube (26) die von der Türinnenseite gegenhält.
Also festdrehen gegen den Uhrzeigersinn.
[attachment 14477 Bildschirmfoto2020-11-30um18.52.36.png]
Bildausschnitt Teilekatalog 562

An die zweite Schraube M7 kommst Du nur von der Türinnenseite.

viele Grüße
Mike

[Maxe_Muc]

Danke

Wenn ich das richtig sehe, hat die "Mitnehmer Mutter" 28 ein beidseitig abgeflachtes Loch, kann also frei auf der Schraube 26 axial rutschen?

Sie scheint zu klemmen, sobald sie den Griff erreicht. Eventuell fehlt Teil 25, das die Reibung verringert? Weißer Du, ob das eine einfache Scheibe ist?

[Eric]

Hallo,

ich habe aus aktuellem Anlaß noch eine Zusatzfrage. Die Nr. 26 ist eine Schraube, die sollte doch irgendwann rausfallen, oder? Und wenn sie sich mit der Mutter 28 mitdreht spricht doch nichts dagegen, sie mit einer Zange fest zu halten?

Eine Tür fällt sie nicht raus, kann Mutter immer weiter drehen. Und andere Tür dreht sie mit.

Ciao
Eric

[MartinED]

Meines Wissens musst Du die Schraube Nr. 26 in Nr. 28 drücken, damit sie beim Drehen mitgenommen wird. Sie wird gegen den Uhrzeigersinn festgeschraubt. Das Ganze geht nur bei demontierter Türverkleidung. Ich hoffe, meine Erinnerung lässt mich nicht im Stich. Das ist schon eine Weile her, als ich das gemacht habe.
Gruß
Martin

[KallesDS]

Hallo Eric,

über die Längsnut der Überwurfmutter sollte die Schraube mitgenommen werden.
Evtl. ist etwas herausgerutscht.
Die Griffschale fehlt noch bei den Bilder. Die gehört noch dazwischen

Grüße
Karl

[MartinED]

... stimmt. Die Sicherungsscheibe sollte die Schraube in der Nut der Überwurfmutter halten.

[Eric]

Danke, jetzt habe ich es raus.

Ciao
Eric

[Maxe_Muc]

Mittlerweile konnte ich einen Griff montieren. Die Mutter sitzt axial verschiebbar auf der Schraube. Das heißt, die Schraube dreht sich in den Griff, die Mutter rutscht so lange Richtung Türblech, bis der Griff fest an die Mutter und das Blech gezogen wird.

Ging bei mir sehr schwer, hat aber mit sanfter Gewalt dann geklappt. Mit einer Zange kann und muss man da nichts halten.
