Heizung / Lüftungsverlauf im Bereich des Armaturenbretts

[Nordlicht]

Moin,

mir ist nicht klar, wie hier was zusammengehört ... .

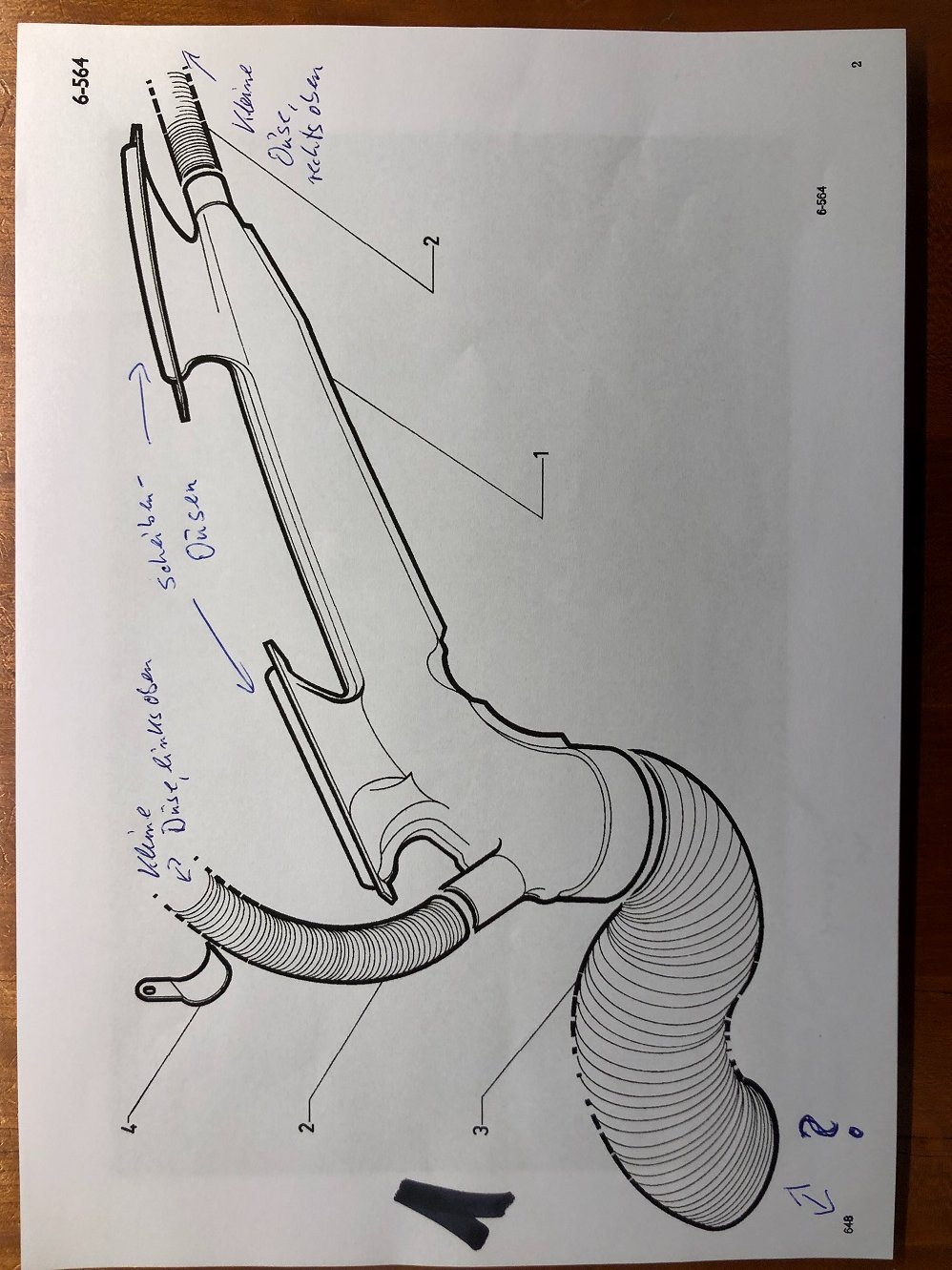

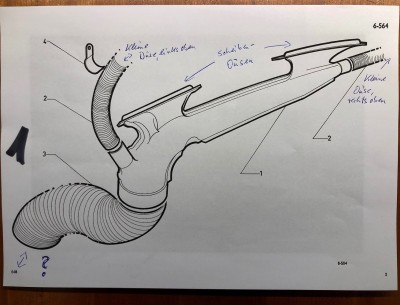

Erstes Bild: Wohin geht der flexible Schlauch links unten?

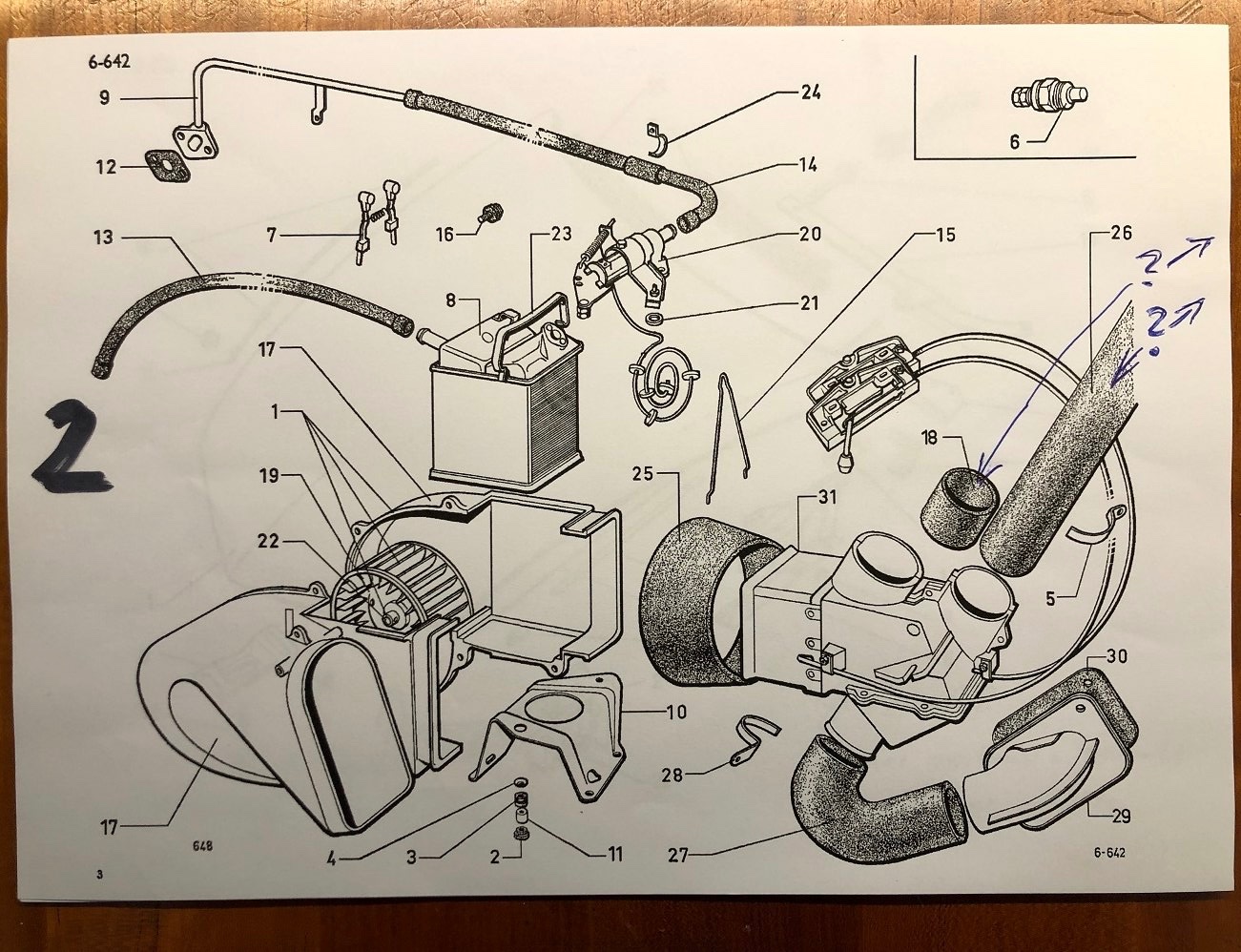

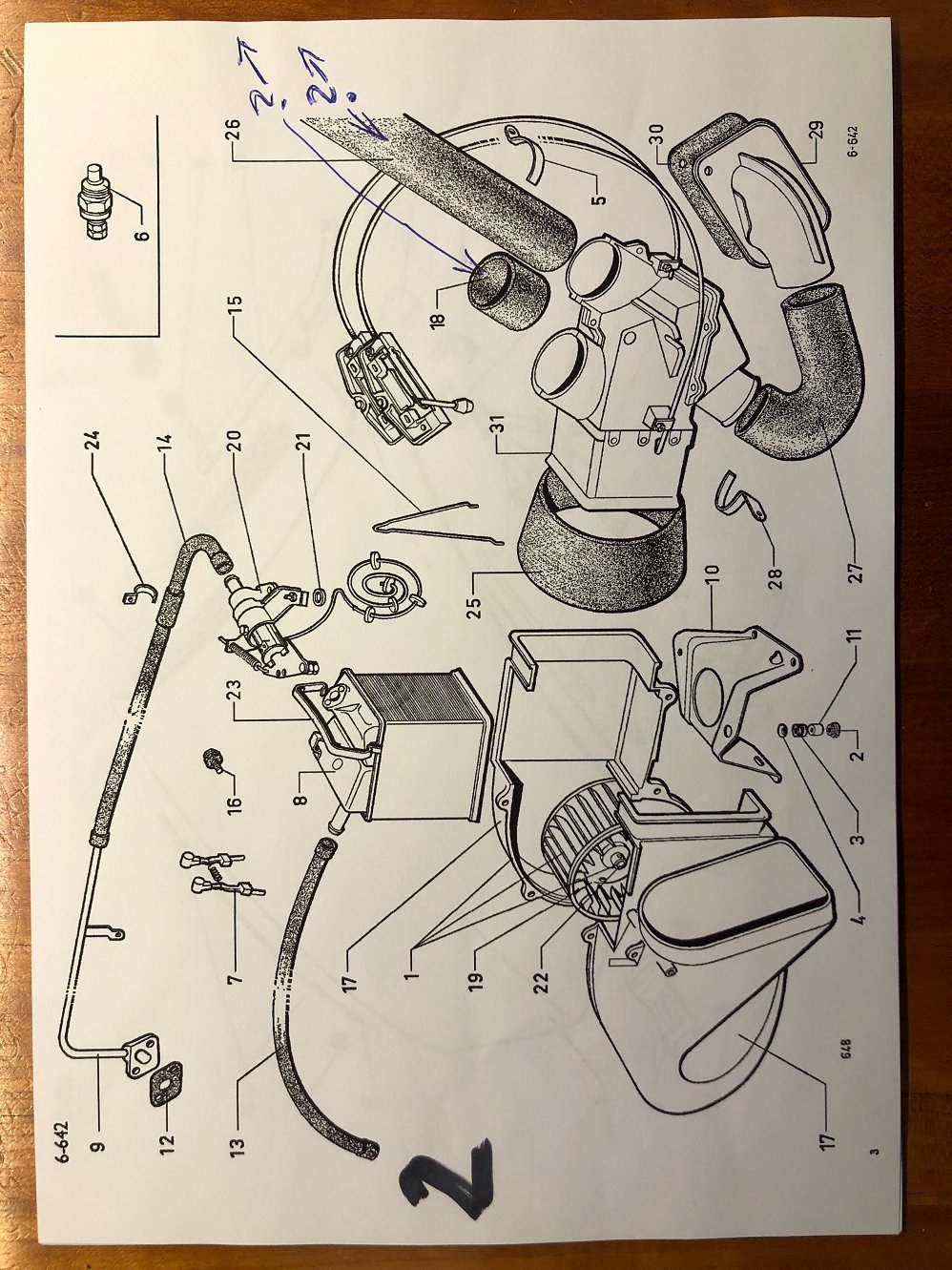

Zweites Bild: Wohin laufen die Teile mit den Nr. 18 und 26?

Gruß und Danke vorab
Thomas

P.S. Sorry für die hochkanten Bilder .. ich weiß es nicht besser

[Thomas Held]

Erstes Bild: Wohin geht der flexible Schlauch links unten?

Hallo Thomas,

der steckt in dem Gummi-Uebergangsstueck '18' auf dem anderen Bild.

Zweites Bild: Wohin laufen die Teile mit den Nr. 18 und 26?

'18' siehe oben, '26' ist der Luftschlauch fuer den Beifahrerfussraum (haengt/klemmt dort einfach so von oben runter).
Gruss

[Nordlicht]

Besten Dank!!!

[M. Ferchaud]

P.S. Sorry für die hochkanten Bilder .. ich weiß es nicht besser

Die Forensoftware hat den Hang, alle Bilder mit Standard-Seitenverhältnis in die Horizontale zu drehen.

Abhilfe schafft minimales Zuschneiden (z.B. das Foto etwas schmaler machen), dann bleibt eine vertikale Ausrichtung erhalten.

[M. Ferchaud]

[Nordlicht]

Dem gehe ich mal nach ... besten Dank!
