Drehzahlmesser Begrenzer

Diskussionen rund um's Thema...
Hans-Uwe Fischer
Beiträge: 1834
Registriert: Do 30. Jan 2003, 08:27

Re: Drehzahlmesser Begrenzer

Beitrag von Hans-Uwe Fischer »

Doctor-D hat geschrieben: Fr 7. Jun 2024, 13:02 Da sitzt eine Kunstoffhaube unter dem Drehzalmesser, die muss ab und dann kommt man an die Platine.
Habe gerade einen Tachodefekt hier und muss das heute oder morgen öffnen.
Dann lass' uns doch alle hier teilhaben. Mit Fotos. :-)


huf
Doctor-D
Beiträge: 1272
Registriert: Mi 18. Apr 2007, 10:53

Re: Drehzahlmesser Begrenzer

Beitrag von Doctor-D »

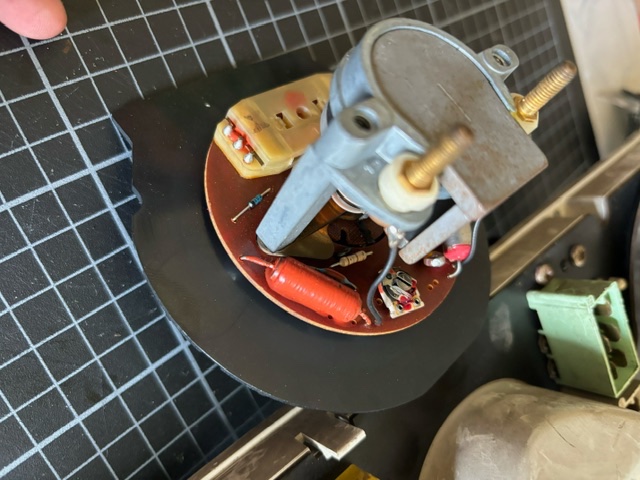

So sieht das aus.
Man braucht wohl einen Nadelabzieher, um an die Unterseite der Platine zu kommen.
Dateianhänge
Joe
Beiträge: 1011
Registriert: Do 16. Okt 2003, 13:29

Re: Drehzahlmesser Begrenzer

Beitrag von Joe »

Eric hat geschrieben: Do 6. Jun 2024, 12:49 Wenn man also nicht Elektroniker oder Elektriker ist, muss man mit dem Problem leben oder sich einen Drehzahlmesser kaufen, der das Problem vielleicht nicht hat? So verstehe ich das im Moment.

Eric
Hi Eric,
ich könnte dir aus einem schlechten Tacho einen einzelnen Drehzahlmesser ausbauen und zukommen lassen.

Viele Grüße
Julian
Benutzeravatar
Thomas Held Verified
Beiträge: 5067
Registriert: Do 22. Jul 2004, 12:11

Re: Drehzahlmesser Begrenzer

Beitrag von Thomas Held Verified »

Thomas Held hat geschrieben: Fr 7. Jun 2024, 10:32
Hans-Uwe Fischer hat geschrieben: Do 6. Jun 2024, 13:33
Thomas Held hat geschrieben: Do 6. Jun 2024, 13:13 Hallo Hans-Uwe,

ich habe gerade den Schaltplan vom Drehzahlmesser rausgesucht und muss mich total korrigieren! Die beiden mit 2 uF und 32 uF bezeichneten Kondesatoren waren in den 70er-Jahren garantiert Elkos (mindestens letzterer!). Der Kondesator ueber dem Unterbrecherkontakt ist aber doch sicher kein Elko, aber aufgrund seiner Belastung (staendiges abruptes Entladen uber den U-Kontakt) natuerlich auch ein Kandidat fuer altersbedingten Verschleiss (ein Wechsel dieses Kondesators hatte aber keinen Effekt auf das Verhalten meines Drehzahlmessers). Wahrscheinlich sind die Gruende fuer die Fehlfunktionen irgendwo in den drei Cs zu suchen. Der im Schaltplan mit "?" beschriftete "Kondensator" ist wohl ein 10 V-VDR...
Ich werde mal sehen, ob ich an meinem DZM alle verdaechtigen Teile einfach mal tausche...
Gruss
Hallo Tom. Der Kondensator, parallel zum Unterbrecherkontakt, könnte durchaus ein ELKO sein, aber intern in serie gegenpolig geschaltet. Der hat dann die Vorteile eines Elkos, halbiert aber seine Kapazität. Aus 2x 50uF werden dann 25uF aber der C ist dann nicht mehr polarisiert, also kein + oder - .

Gruß
Hans-Uwe

BTW: Das Tauschen kann teurer werden, als ein einfacher USB-Oszi. :-)
Hallo Hans-Uwe,

ich kann mir nicht vorstellen, dass die 250 nF im Zuendkondensator aus Elkos gebaut sind. Da sollten doch wohl schaltfeste und temperatur-unempfindlichere Folienkondesatoren zum Einsatz kommen, denke ich.
Wir haben auf der Arbeit so ein chinesisches "Taschen-Oszilloskop" mit Batteriebetrieb. Das werde ich wirklich mal dazu verwenden die Zuendpulse waehrend der Fahrt anzusehen - gute Idee!
Gruss
Ich kann jetzt Zuend-Oszillogramme waehrend der Fahrt auf einem chinisischen Akku-Scope betrachten...
Bis jetzt verhaelt sich der Drehzahlmesser vorbildlich. :roll:

Gruß

Tom
Hans-Uwe Fischer
Beiträge: 1834
Registriert: Do 30. Jan 2003, 08:27

Re: Drehzahlmesser Begrenzer

Beitrag von Hans-Uwe Fischer »

Hallo Thomas,

that's it!


huf
