Was sind das für Züge?

[EikeKaefer]

Hallo!
Als ich gerade die Ersatzradwanne ausgebaut hatte, um die Bremse zu Entlüften,sind mir folgende zwei Züge aufgefallen,die nirgendwo angeschlossen sind.
Sie befinden sich in Fahrtrichtung rechts auf Höhe der Bremssättel.
Wozu dienen die, womit sollten sie in Kontakt sein?
Schöne Grüße und danke schon jetzt
Eike

[Robert]

Scheinwerferhöhenverstellung, sh hier read.php?1,36929,36929#msg-36929

Grüsse
Robert

[priusb78]

Scheinwerfer-Höhenregulierung

Da sollte ein Seilzug von hinten kommen... und über etwas Mechanik damit verbunden sein.


Siehe u.a.:

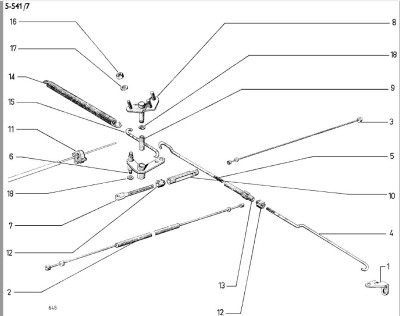

[attachment 15562 Scheinwerfer.JPG]

Gruß Thorsten

[EikeKaefer]

Hallo!
Die beiden Züge kommen ja von hinten.
Einer kommt relativ senkrecht von unten nach oben, der andere fast waagrecht.
LG
Eike

[Maxe_Muc]

Die Züge kommen vom hinteren Stabilisator und dienen dem Nick-Ausgleich der Scheinwerfer. Die Ablenkung erfolgt über die runde Querstange, die auf beiden Seiten mit den abgeflachten Gegenstücken, die aus den Scheinwerfer-Gehäusen kommen, verschraubt sind.

[EikeKaefer]

Hast du da evtl ein gut erkennbares Bild davon
Ich wüsste nicht, wie ich das verbinden müsste.

[Maxe_Muc]

Mein Auto ist leider in der Garage, 10 km weg, sonst würde ich Dir schnell eins machen, aber schau Mal hier:

read.php?1,34649

[EikeKaefer]

Danke,den Thread kenne ich schon.
Es sieht nur so komplett anders aus als bei mir.
Den Eindruck habe ich aber eh,dass jede DS individuell gestaltet ist im Motorraum.
Wenn ich mir die Bilder in den Handbüchern ansehe und dann meinen Motor, erkenne ich nur wenige Gemeinsamkeiten, habe ich den Eindruck.

[ssiegert]

Scheinwerfer-Höhenregulierung

Da sollte ein Seilzug von hinten kommen... und über etwas Mechanik damit verbunden sein.
Siehe u.a.:
Gruß Thorsten

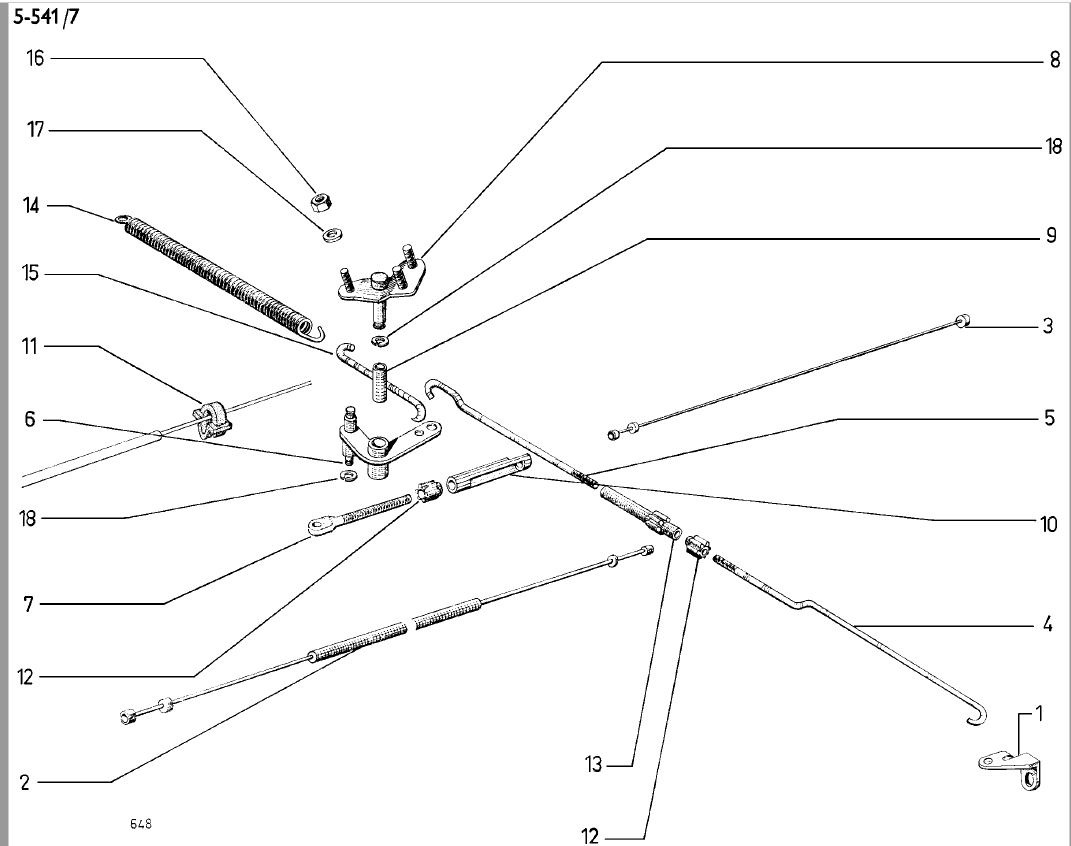

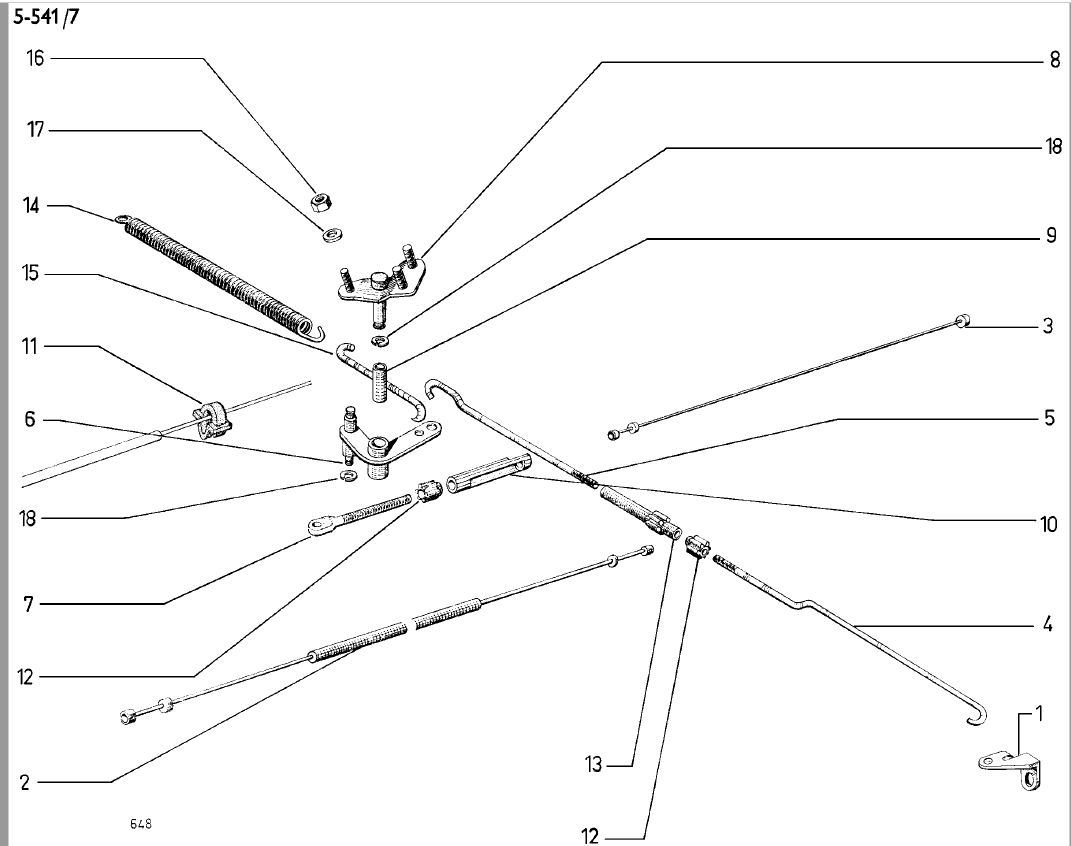

Hallo Thorsten, das Bild zeigt doch eher die Scheinwerfer Seitenverstellung mit den Zügen nach rechts und links.

Die Höhenverstellung kommt in der Tat von ziemlich unten und endet dann an einem M-förmigen Bügel.

Seite 648 im Teilebuch.

viele Grüße
Sebastian

PS: gibt es bei mir nicht mehr, weil der Zug schon weggerostet war...

[ssiegert]

Danke,den Thread kenne ich schon.
Es sieht nur so komplett anders aus als bei mir.
Den Eindruck habe ich aber eh,dass jede DS individuell gestaltet ist im Motorraum.
Wenn ich mir die Bilder in den Handbüchern ansehe und dann meinen Motor, erkenne ich nur wenige Gemeinsamkeiten, habe ich den Eindruck.

Hallo Eike,
der ist aber noch nicht auf Elektro umgerüstet, oder?

Viele Grüße
Sebastian
