Drehzahlmesser Begrenzer

[Eric]

Wenn man also nicht Elektroniker oder Elektriker ist, muss man mit dem Problem leben oder sich einen Drehzahlmesser kaufen, der das Problem vielleicht nicht hat? So verstehe ich das im Moment.

Eric

[Thomas Held]

Hallo Hans-Uwe,

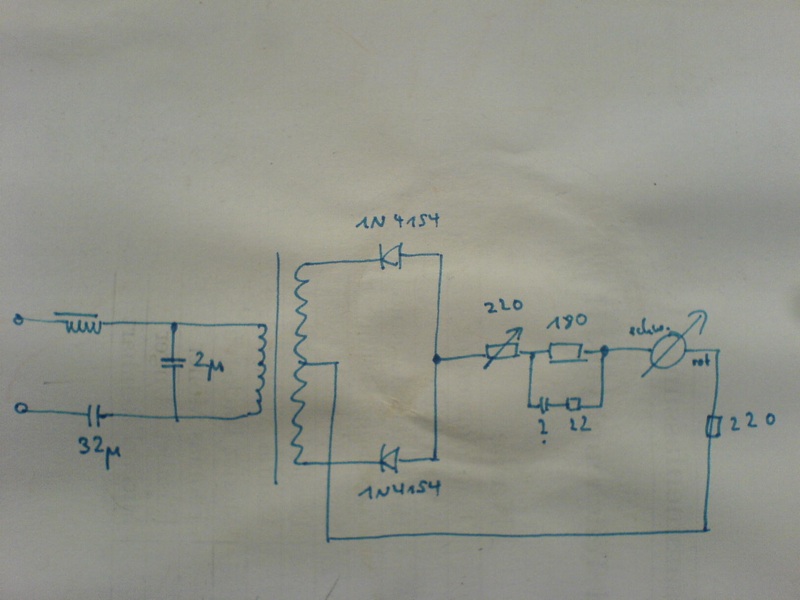

ich habe gerade den Schaltplan vom Drehzahlmesser rausgesucht und muss mich total korrigieren! Die beiden mit 2 uF und 32 uF bezeichneten Kondesatoren waren in den 70er-Jahren garantiert Elkos (mindestens letzterer!). Der Kondesator ueber dem Unterbrecherkontakt ist aber doch sicher kein Elko, aber aufgrund seiner Belastung (staendiges abruptes Entladen uber den U-Kontakt) natuerlich auch ein Kandidat fuer altersbedingten Verschleiss (ein Wechsel dieses Kondesators hatte aber keinen Effekt auf das Verhalten meines Drehzahlmessers). Wahrscheinlich sind die Gruende fuer die Fehlfunktionen irgendwo in den drei Cs zu suchen. Der im Schaltplan mit "?" beschriftete "Kondensator" ist wohl ein 10 V-VDR...
Ich werde mal sehen, ob ich an meinem DZM alle verdaechtigen Teile einfach mal tausche...
Gruss

[Hans-Uwe Fischer]

Hallo Hans-Uwe,

ich habe gerade den Schaltplan vom Drehzahlmesser rausgesucht und muss mich total korrigieren! Die beiden mit 2 uF und 32 uF bezeichneten Kondesatoren waren in den 70er-Jahren garantiert Elkos (mindestens letzterer!). Der Kondesator ueber dem Unterbrecherkontakt ist aber doch sicher kein Elko, aber aufgrund seiner Belastung (staendiges abruptes Entladen uber den U-Kontakt) natuerlich auch ein Kandidat fuer altersbedingten Verschleiss (ein Wechsel dieses Kondesators hatte aber keinen Effekt auf das Verhalten meines Drehzahlmessers). Wahrscheinlich sind die Gruende fuer die Fehlfunktionen irgendwo in den drei Cs zu suchen. Der im Schaltplan mit "?" beschriftete "Kondensator" ist wohl ein 10 V-VDR...
Ich werde mal sehen, ob ich an meinem DZM alle verdaechtigen Teile einfach mal tausche...
Gruss

Hallo Tom. Der Kondensator, parallel zum Unterbrecherkontakt, könnte durchaus ein ELKO sein, aber intern in serie gegenpolig geschaltet. Der hat dann die Vorteile eines Elkos, halbiert aber seine Kapazität. Aus 2x 50uF werden dann 25uF aber der C ist dann nicht mehr polarisiert, also kein + oder - .

Gruß
Hans-Uwe

BTW: Das Tauschen kann teurer werden, als ein einfacher USB-Oszi.

[Hans-Uwe Fischer]

Fortsetzung.

Was den Kondensator "?" betrifft, bin ich mir unsicher. Vielleicht dient dieses CR-Glied der Linearität? Aber der Widerstand mit dem diagonalen Pfeil dürfte ein Trimmpoti sein. Damit lässt sich der DZM "kalibrieren".

Gruß
Hans-Uwe

[Thomas Held]

Hallo Hans-Uwe,

ich habe gerade den Schaltplan vom Drehzahlmesser rausgesucht und muss mich total korrigieren! Die beiden mit 2 uF und 32 uF bezeichneten Kondesatoren waren in den 70er-Jahren garantiert Elkos (mindestens letzterer!). Der Kondesator ueber dem Unterbrecherkontakt ist aber doch sicher kein Elko, aber aufgrund seiner Belastung (staendiges abruptes Entladen uber den U-Kontakt) natuerlich auch ein Kandidat fuer altersbedingten Verschleiss (ein Wechsel dieses Kondesators hatte aber keinen Effekt auf das Verhalten meines Drehzahlmessers). Wahrscheinlich sind die Gruende fuer die Fehlfunktionen irgendwo in den drei Cs zu suchen. Der im Schaltplan mit "?" beschriftete "Kondensator" ist wohl ein 10 V-VDR...
Ich werde mal sehen, ob ich an meinem DZM alle verdaechtigen Teile einfach mal tausche...
Gruss

Hallo Tom. Der Kondensator, parallel zum Unterbrecherkontakt, könnte durchaus ein ELKO sein, aber intern in serie gegenpolig geschaltet. Der hat dann die Vorteile eines Elkos, halbiert aber seine Kapazität. Aus 2x 50uF werden dann 25uF aber der C ist dann nicht mehr polarisiert, also kein + oder - .

Gruß
Hans-Uwe

BTW: Das Tauschen kann teurer werden, als ein einfacher USB-Oszi.

Hallo Hans-Uwe,

ich kann mir nicht vorstellen, dass die 250 nF im Zuendkondensator aus Elkos gebaut sind. Da sollten doch wohl schaltfeste und temperatur-unempfindlichere Folienkondesatoren zum Einsatz kommen, denke ich.
Wir haben auf der Arbeit so ein chinesisches "Taschen-Oszilloskop" mit Batteriebetrieb. Das werde ich wirklich mal dazu verwenden die Zuendpulse waehrend der Fahrt anzusehen - gute Idee!
Gruss

[Hans-Uwe Fischer]

Hallo Tom,

bei nur 250 nF hast du völlig recht!

Gruß
Hans-Uwe

[Thomas Held]

Fortsetzung.

Was den Kondensator "?" betrifft, bin ich mir unsicher. Vielleicht dient dieses CR-Glied der Linearität?

Den Plan hatte ich damals rausgezeichnet. Wie gesagt, Dietmar Messerschmidt identifizierte das Teil (vor 14 Jahren! ) aus der Ferne als 10 V-Varistor: Drehzahlmesser-Probleme . Ich hatte das damals aber nicht weiter verfolgt, also zum Beispiel mal diesen Varistor gegen einen neuen getauscht.

Aber der Widerstand mit dem diagonalen Pfeil dürfte ein Trimmpoti sein. Damit lässt sich der DZM "kalibrieren".

Ja, genau.

[Hans-Uwe Fischer]

Ja, die Zeit vergeht. Meine Skizzen und notizen sind mittlerweile auch schon über 25 jahre alt. :;-)

Lässt sich der Drehzahlmesser schadlos öffnen?

Gruß
Hans-Uwe

[Thomas Held]

Ja, die Zeit vergeht. Meine Skizzen und notizen sind mittlerweile auch schon über 25 jahre alt. :;-)

Lässt sich der Drehzahlmesser schadlos öffnen?

Leider nein. Habe bisher jedesmal den Zeiger nur mit zerstoererischer Gewalt ab bekommen. Eventuell kommt man aber zum Tauschen der Elkos von aussen ran...? Das muss ich mir nochmal ansehen.
Gruss

[Doctor-D]

Da sitzt eine Kunstoffhaube unter dem Drehzalmesser, die muss ab und dann kommt man an die Platine.
Habe gerade einen Tachodefekt hier und muss das heute oder morgen öffnen.
